ACアダプター for デスクトップPC 180W

ACアダプター for デスクトップPC 180W
イメージ1
イメージ2
イメージ3
イメージ4
イメージ5


ATX電源ユニットの完全無音化を実現!



■完全無音化

デスクトップPC用ATX電源ユニットを、外付けACアダプター部と内蔵DC-DCコンバータ部の分離構成にすることにより、ファンレス駆動を可能にし、完全無音化を実現します。



■大容量電源

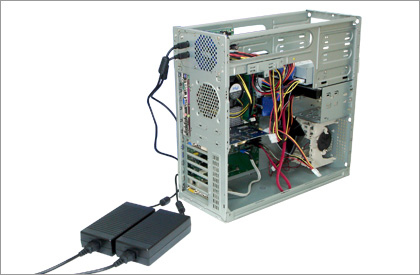

内蔵DC-DCコンバータの大電力化と180W級大容量ACアダプターのタンデム(2台)接続により、業界最大360Wのパワーを実現します。
※本製品にはACアダプターセットは1個のみの同梱となり、この場合の最大出力は「180W」になります。



■熱に強い

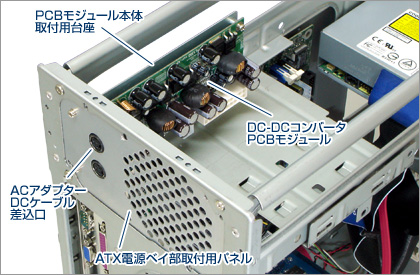

PC筐体内にはDC-DCコンバータのみを内蔵します。
ATX電源ベイ部の占有体積は大幅に低減され、PC筐体内の排熱機構が簡略化・静音化できます。



■すぐに使える

DC-DCコンバータPCBモジュールとACアダプターに加え、ATX電源ベイ部取り付け用部材とATX電源ケーブルを同梱しています。
通常のATX電源と同様、購入後すぐに設置・使用が可能です。



■自由に設置

内蔵DC-DCコンバータ部はATX電源ベイ部に対し、正立・倒立のどちらでも設置が可能。

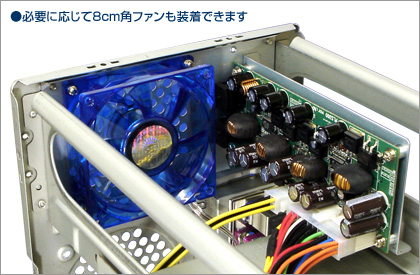

また、取り付けパネルには8cm角ファンが設置可能。
PC筐体内の排熱機構をより増強できます。

※すべてのPC筐体に合致するわけではありません

●注意事項●

同梱の取付パネルや台座の仕様・形状は変更になる可能性がありますので、あらかじめご了承ください。

【注意】
・感電や金属端子等によるけがにご注意ください。
・接続部部に埃が入らないよう十分ご注意ください。
・ACアダプターは安定した平らな場所で、通風のよい場所へ設置してください。

【その他留意事項】
・本製品を使用することによる間接的な障害、接続機器の保証、データ消失による損害は保証いたしません。

●PSE取得済●

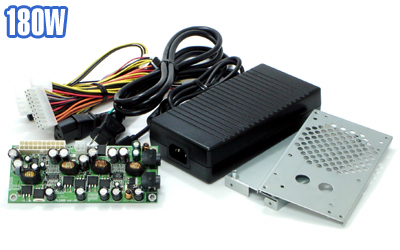

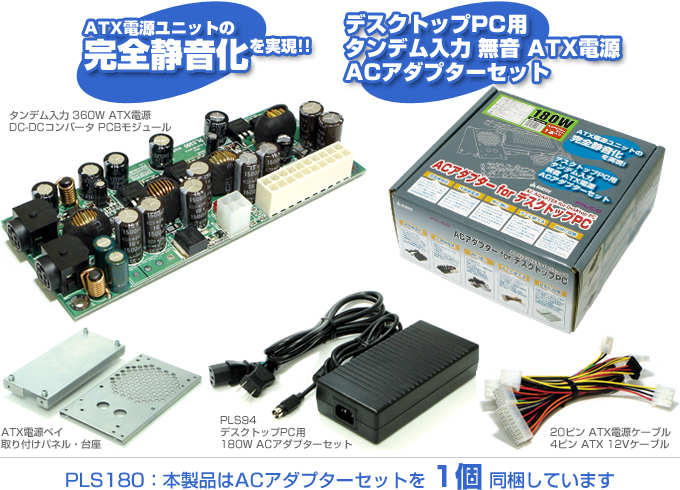

■ 商品内容

タンデム入力 360W ATX電源 DC-DCコンバータ PCBモジュール 1
20ピン ATX電源ケーブル・コネクター
 -マザー・ボード接続 ATX電源ケーブル (20ピン・コネクター x1、30cm)
 -S-ATAドライブ接続ケーブル (S-ATA電源コネクター x2、45cm)
 -IDEドライブ接続ケーブル(1) (4ピン(大)コネクター x2、45cm)
 -IDEドライブ接続ケーブル(2) (4ピン(大)コネクター x2、FDD接続コネクター (4ピン・小) x1、60cm)
1
4ピン ATX 12Vケーブル x1 (30cm) 1
ATX電源ベイ部取付け用パネル、台座一式
 1.タンデム入力 360W ATX電源DC-DCコンバータ PCBモジュール本体取付け台座
 2.ATX電源ベイ部取付け用パネル
 3.上記台座、パネル取付け用ネジ一式
1
PLS94 デスクトップPC用180W ACアダプター セット
 1.PLS94 デスクトップPC用180W ACアダプター 本体
 2.AC電源コード (1.8m)
 3.DC電源コード (1.8m、本体に直結)
1
操作説明書 1


■ 仕様

ATX電源 DC-DCコンバータ PCBモジュール
DC入力 DC出力 連続最大出力
本機専用
180W ACアダプター
19V 9.5A
+12V 12A 360W
(ACアダプター x2)
+5V 20A
+3.3V 20A
-12V 0.5A
+5VSB 4A
本機専用 ACアダプター DC出力コネクタ 2
20ピン ATX電源ケーブル接続コネクタ 1
4ピン ATX 12V電源ケーブル接続コネクタ 1
外形寸法 幅58×高さ22×奥行140 mm

※左記はACアダプターを2本接続した場合の数値です。

各DC電圧出力部を総合した連続最大出力電流は、接続するACアダプターの最大出力電力によって制限されます。
PLS360の場合は、360W
PLS180の場合は、180W
したがって、PLS360かPLS180の選択・決定は、一般のATX電源ユニットを選択・決定する場合と同様に、お使いのパソコン・システムが必要とする電力量に対応した製品パッケージをお選びください。

なお、本製品のATX電源DC-DCコンバータ PCBモジュールの各DC電圧出力部単体動作時の連続最大出力電流は、接続するACアダプターの最大出力電力にかかわらず、記載する仕様の通りですが、複数のDC電圧出力部動作時の総合した連続最大出力電流は、接続するACアダプターの最大出力電力によって制限されることにご注意願います。

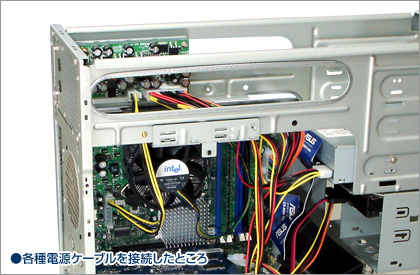

ATX電源ケーブル
モジュール側コネクタ 分岐 機器側コネクタ(モジュール側コネクタ部からの距離)
20ピン
ATX電源コネクタ
20ピン
ATX電源ケーブル
マザーボード接続
20ピンコネクタ(30cm)
- -
S-ATA
電源ケーブル
S-ATA電源コネクタ
(30cm)
S-ATA電源コネクタ
(40cm)
-
IDEドライブ
電源ケーブル#1
IDEドライブ電源コネクタ
4ピン・大(30cm)
IDEドライブ電源コネクタ
4ピン・大(45cm)
-
IDEドライブ
電源ケーブル#2
IDEドライブ電源コネクタ
4ピン・大(30cm)
IDEドライブ電源コネクタ
4ピン・大(45cm)
IDEドライブ電源コネクタ
4ピン・小 FDD用(60cm)
4ピン ATX 12V
電源コネクタ
- マザーボード接続4ピン
ATX電源コネクタ(30cm)
- -
ATX電源ベイ取付パネル・台座
ATX電源ベイ取付パネル
外形寸法 幅150×高さ85mm(ATX電源外形寸法準拠)
材質・加工 1.2mm 厚珪素鋼板
倒立設置を可能とするため上下対称位置にネジ孔
8cm角ファン設置用ネジ孔・通風孔
注意:8cm角ファンを設置した場合、ATX電源設置ネジ位置1箇所と干渉するため計4箇所のATX電源設置ネジのうち、1箇所が使用不可能になります。
モジュール取付台座
外形寸法 幅64×高さ12×奥行144mm
材質・加工 1.2mm 厚珪素鋼板
折り曲げ加工
PLS94 デスクトップPC用 180W ACアダプター
入力電圧・電流 100V~240V 2.9A 50-60Hz
出力電圧・電流 19V 9.5A 180W
AC電源コード 1.8m 着脱式
DC電源コード 1.8m 本体に直結
外形寸法・重量 幅84×高さ40×奥行170mm・800g(直付けDCコードを含む場合:950g)


■ 検査環境(テスト成功例)

マザー・ボード Intel D915GAV
CPU Celeron D325 (2.53GHz)
メモリー DDR SDRAM PC3200 x1
グラフィック・カード nVIDIA GeForce PCX5750
HDD S-ATA 133 160GB x1
DVDドライブ Pioneer DVR-A05 x1

※MainboardのATX24pソケットに本製品付属の20pケーブルを取り付けた状態で確認



■ 対応機種

ATX電源準拠



○製品の仕様・デザイン等は改良のため予告なく変更される場合がありますのであらかじめご了承下さい○
